浙江省黃龍體育中心游泳跳水館

2019年10月22日

作者：建日筑聞來源：建日筑聞

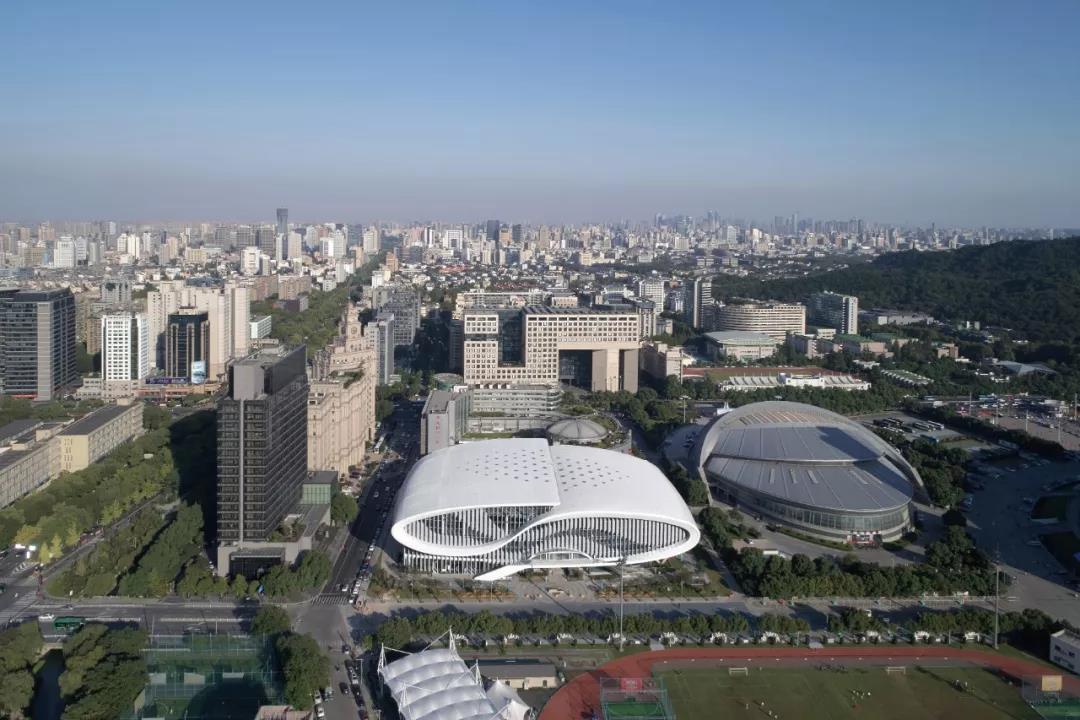

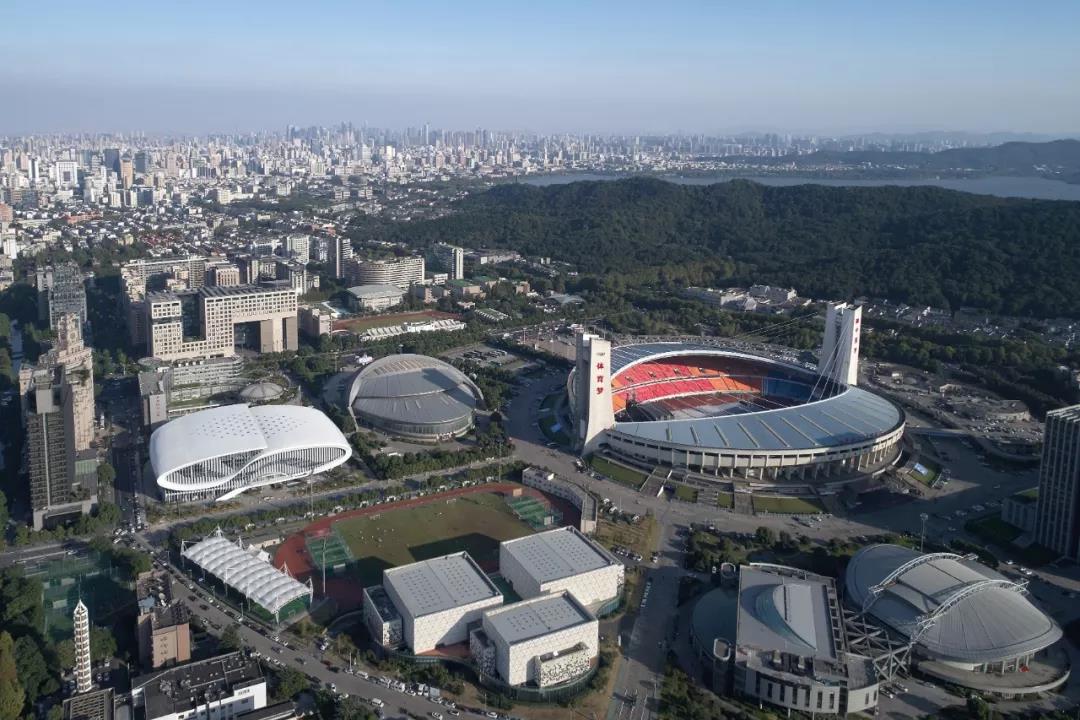

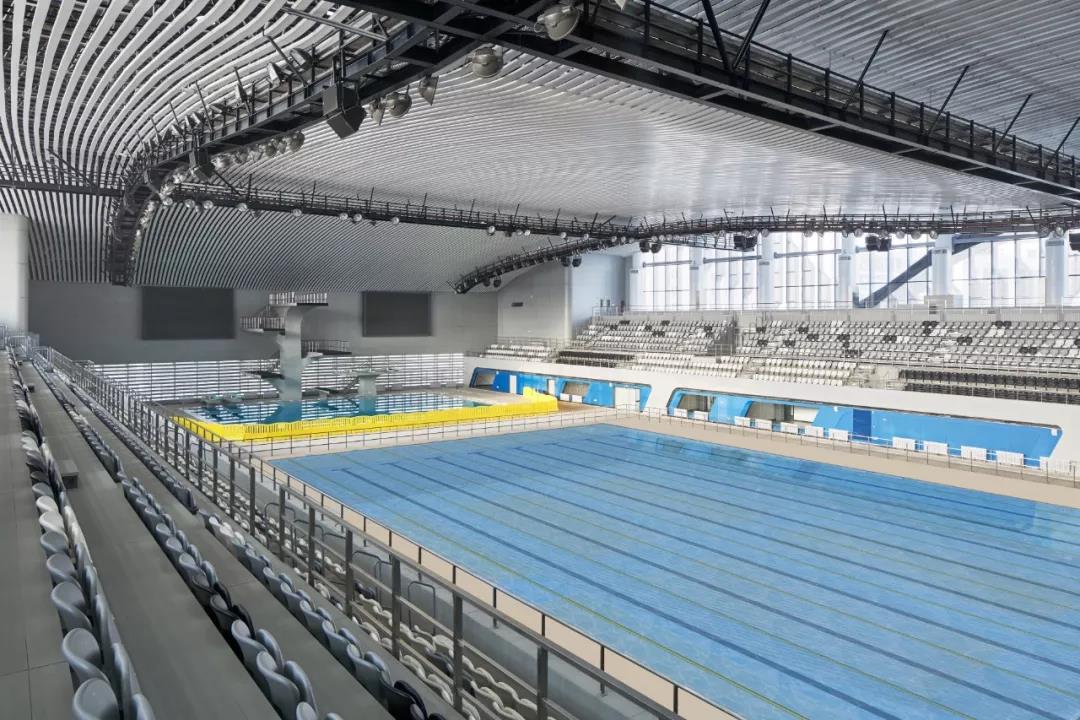

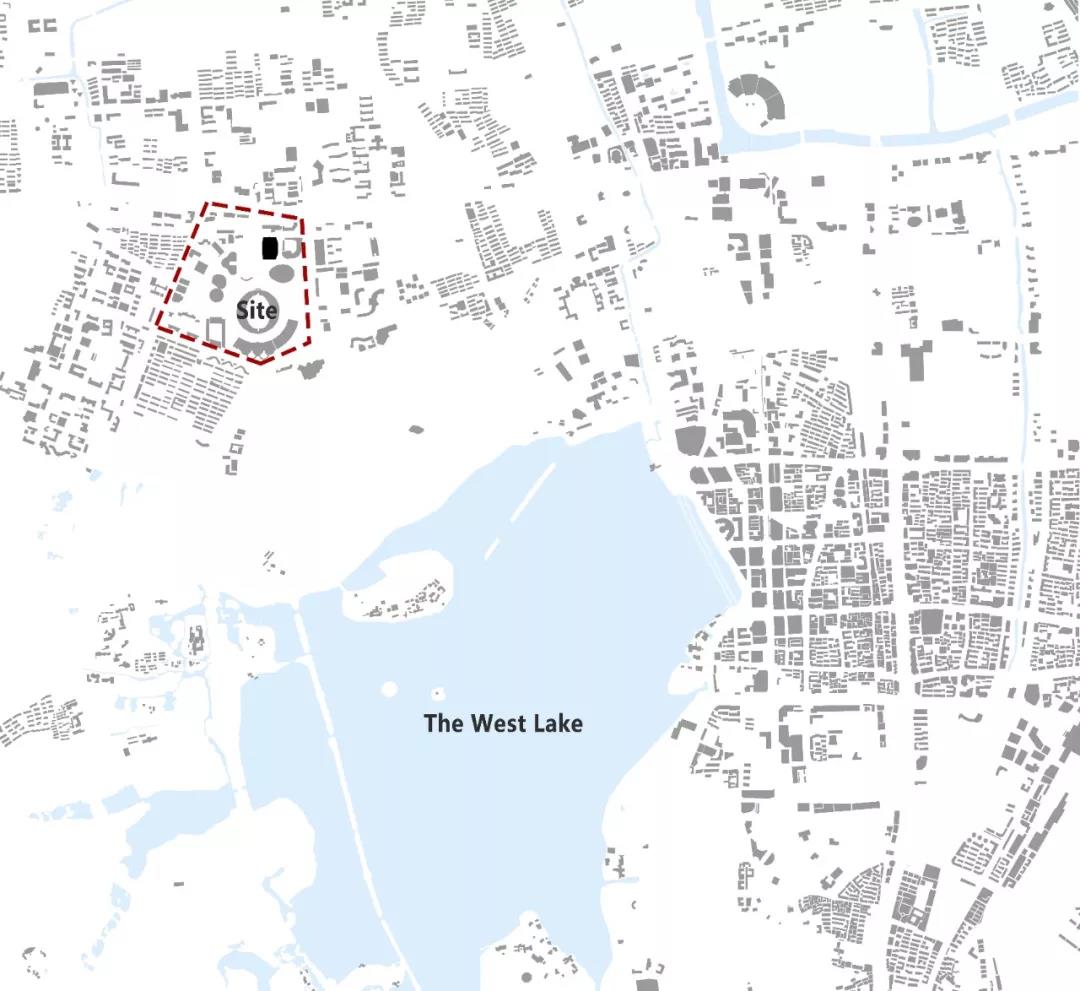

項目位于杭州市西子湖畔，為2022年杭州亞運會比賽場館，建筑規模約49000㎡，設置3000個觀眾坐席。主要功能為游泳比賽池、跳水比賽池以及熱身訓練池各一處。

01.

場地：極限的挑戰

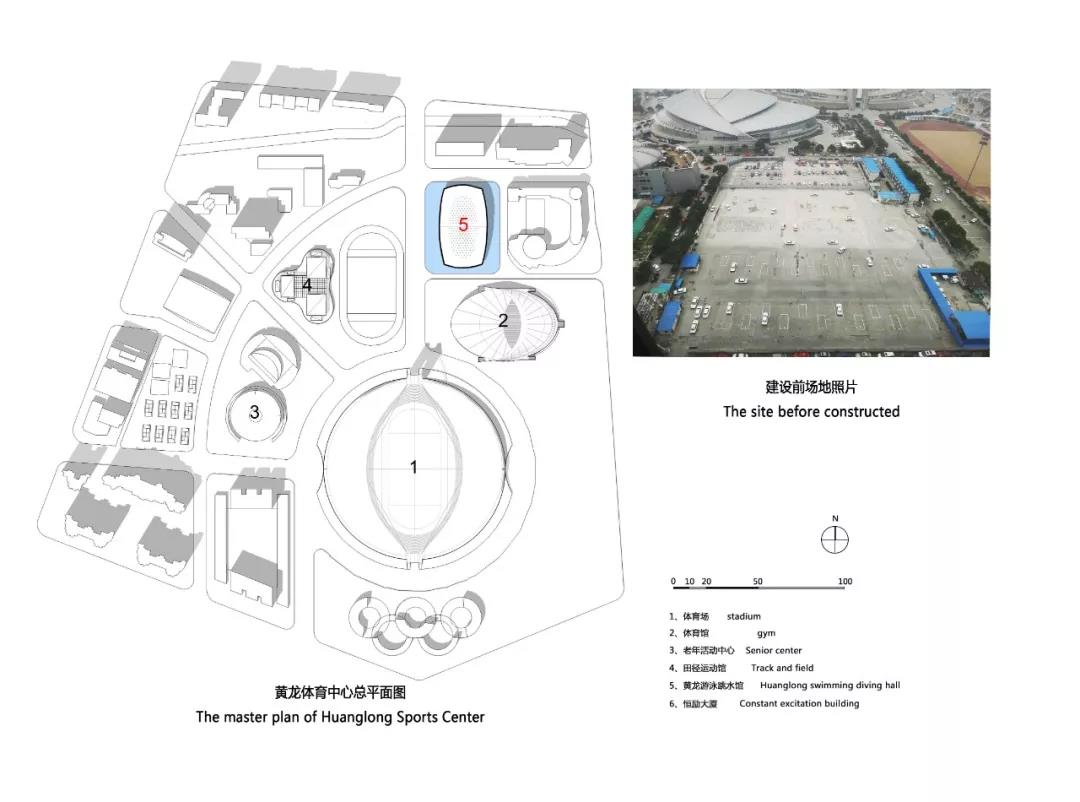

本項目中，建筑用地極為緊張，如果按普通三泳池同層布置方式，占地率將超過規劃限定的45%。通過多方案比選，我們依據當?shù)胤ㄒ?guī)中“超過一定高度的建筑懸挑部分可不計入占地率”的規定，在諸多限制條件中產生了具有創新性的解決方案——即占天不占地的“懸浮建筑”。

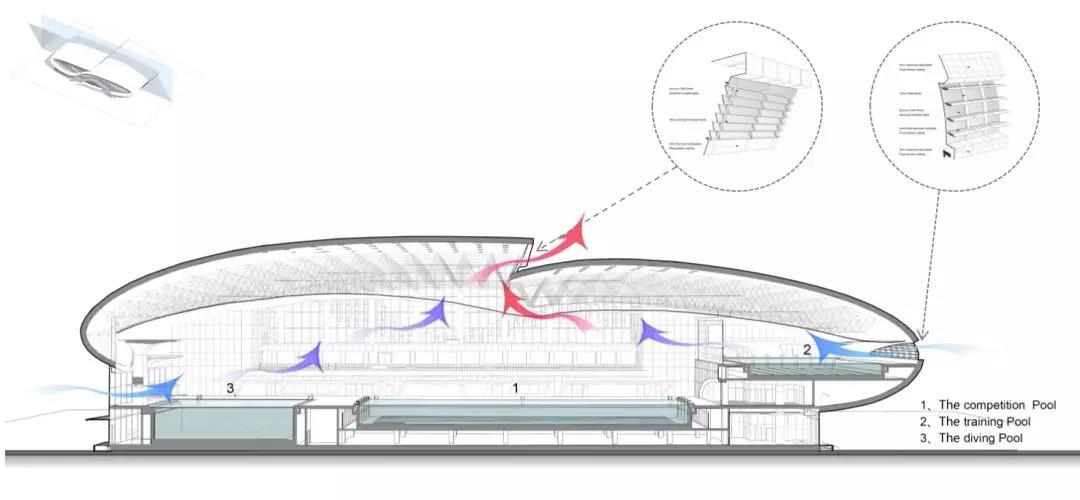

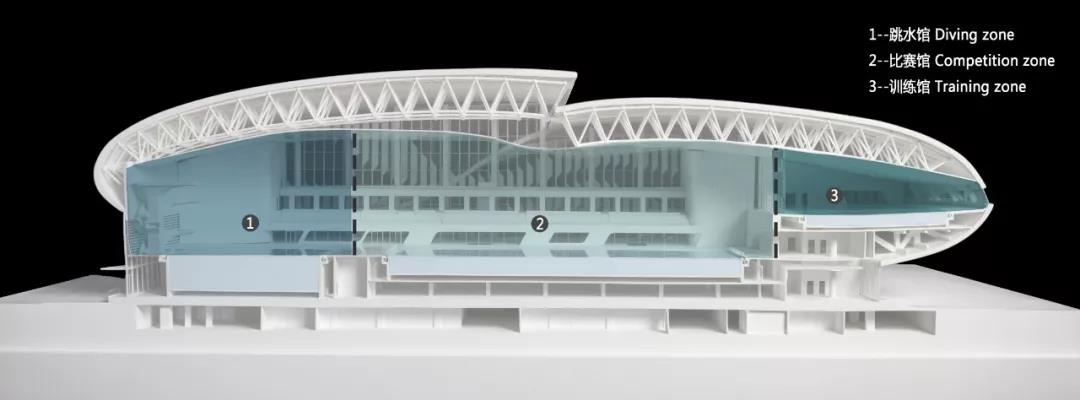

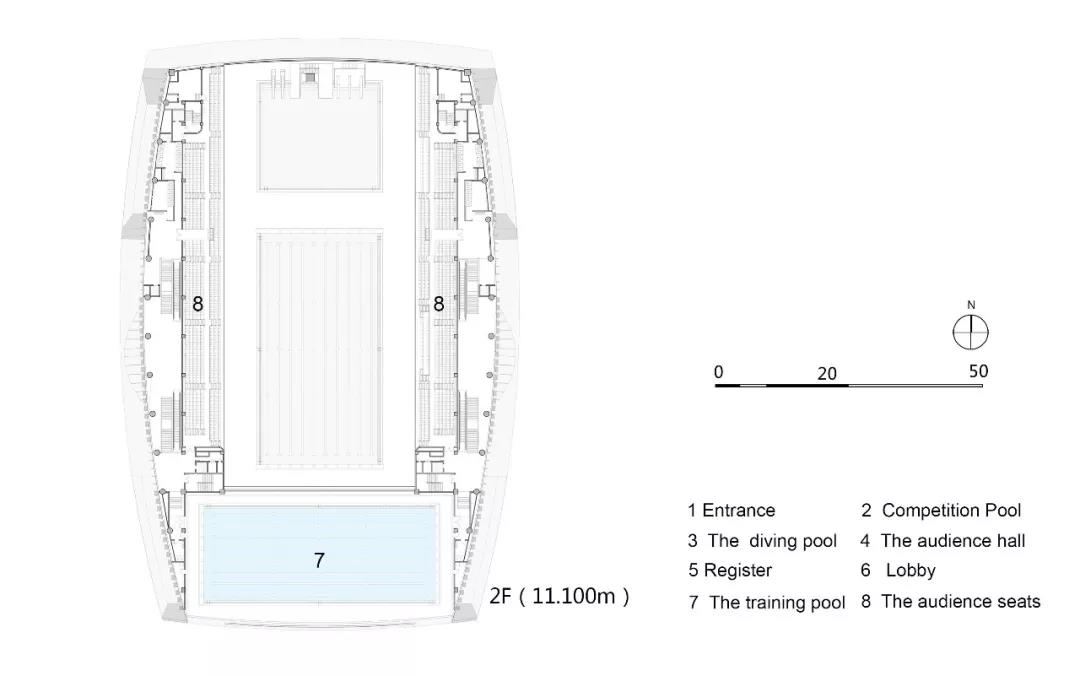

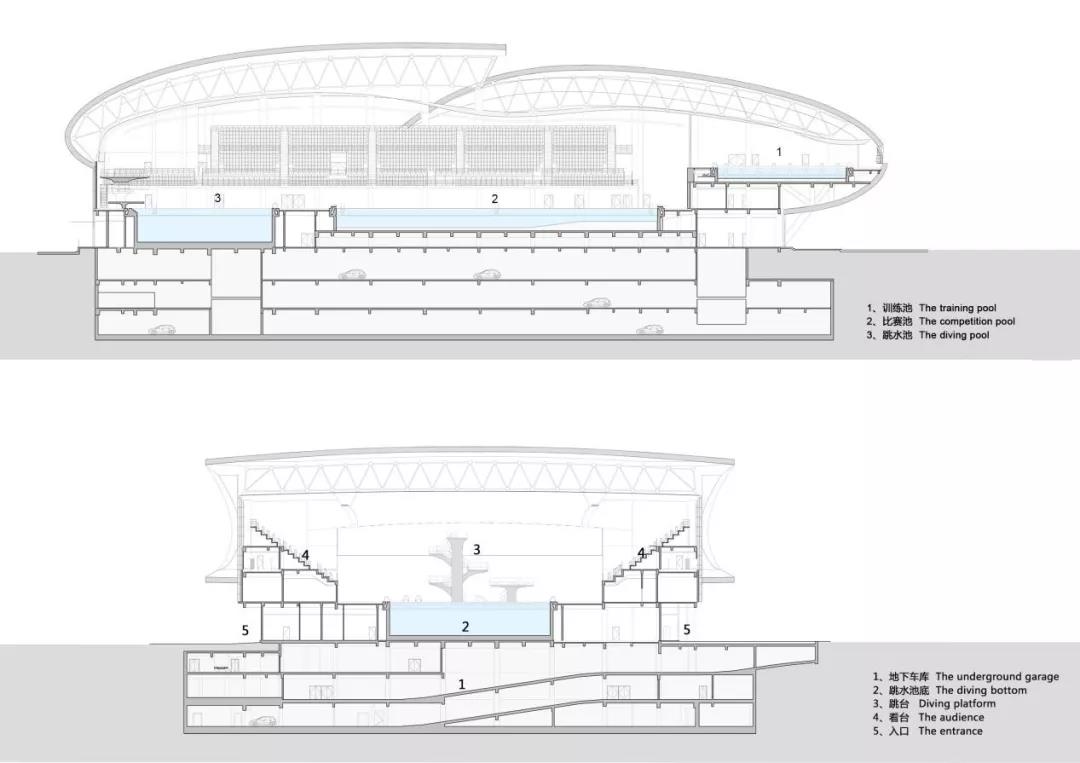

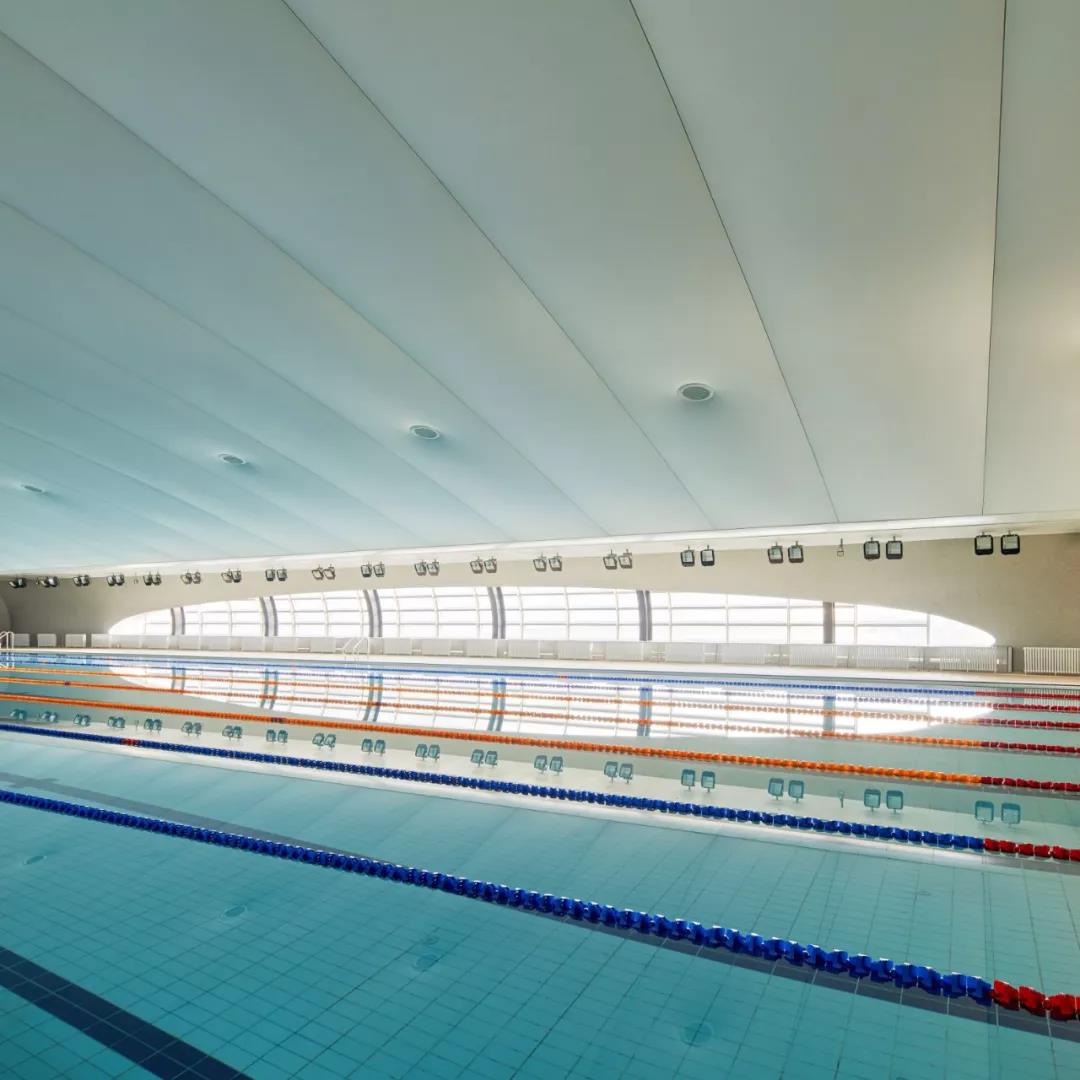

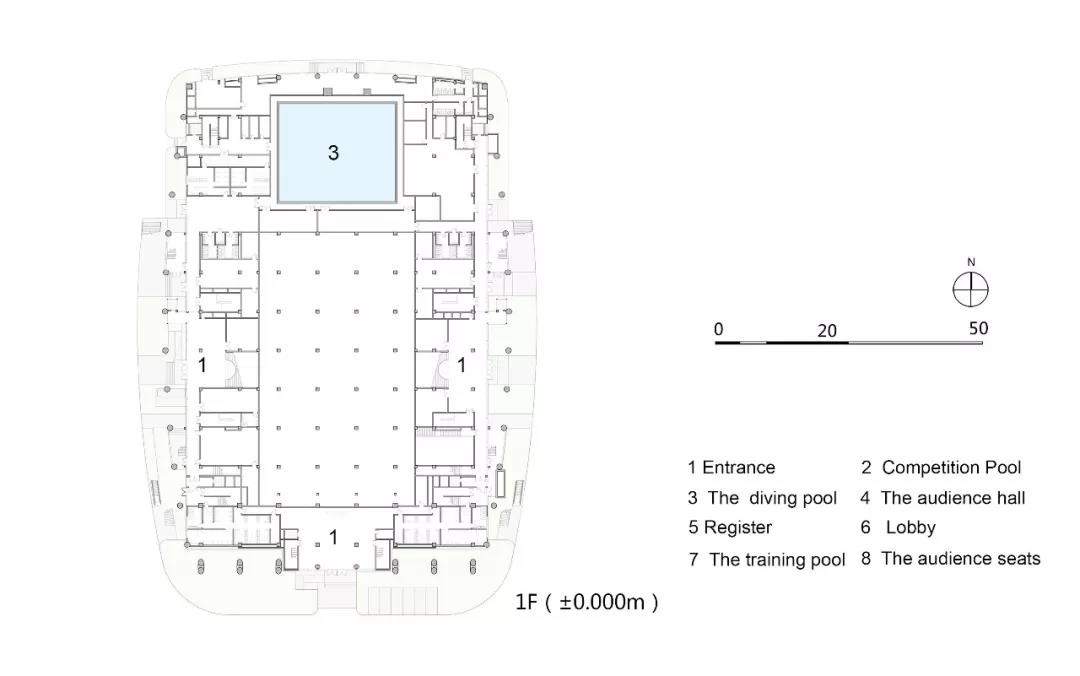

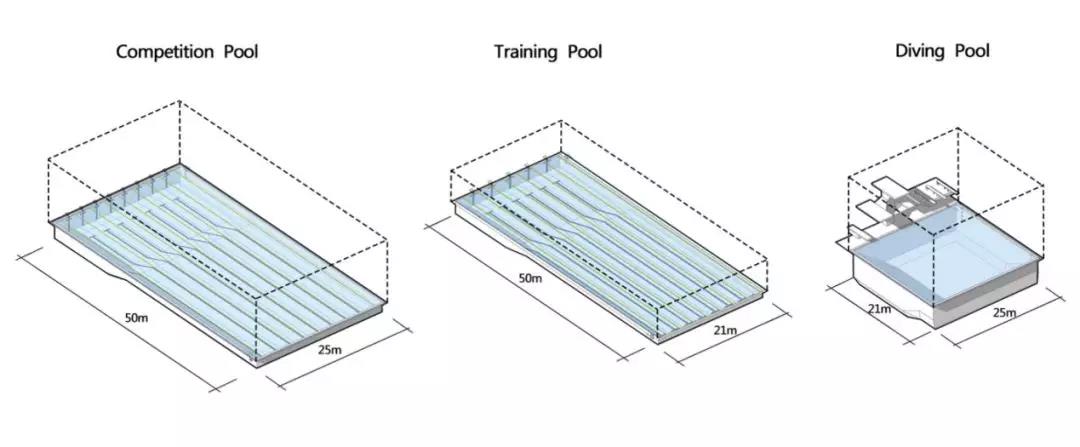

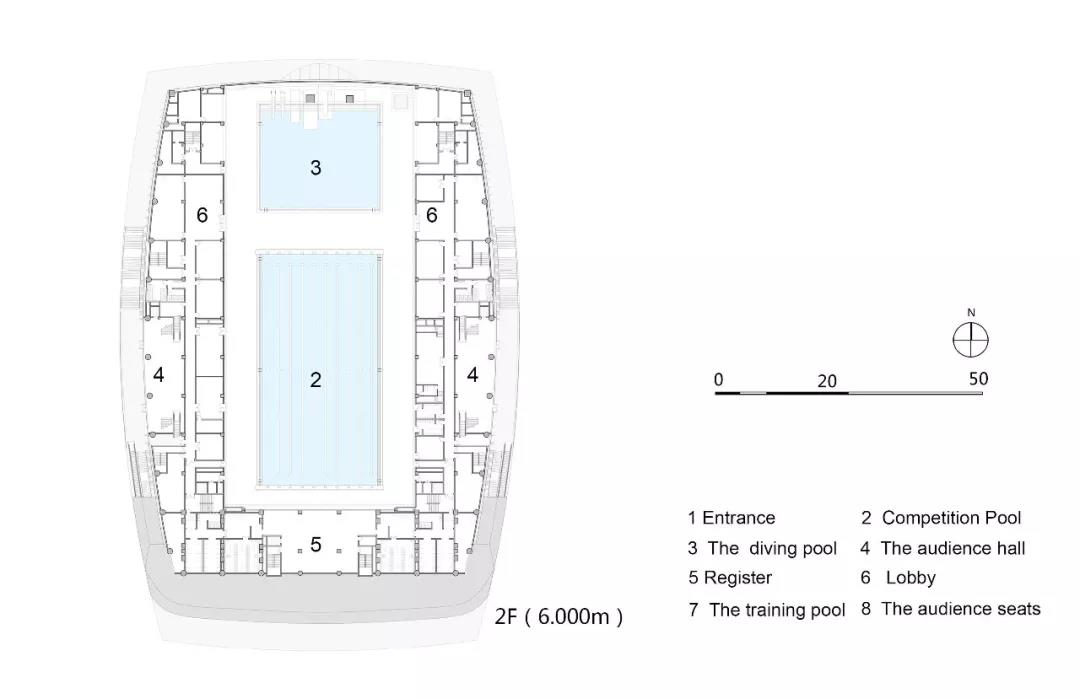

設計將游泳池和跳水池平層布置，而將訓練池架空10米，并錯層布置于比賽池斜上方。在滿足功能、流線的前提下，保證了三泳池均擁有良好的自然通風、采光條件，完成了一次巨大建筑體量與狹小用地間的極限挑戰。

02.

漂?。盒问椒墓δ?/span>

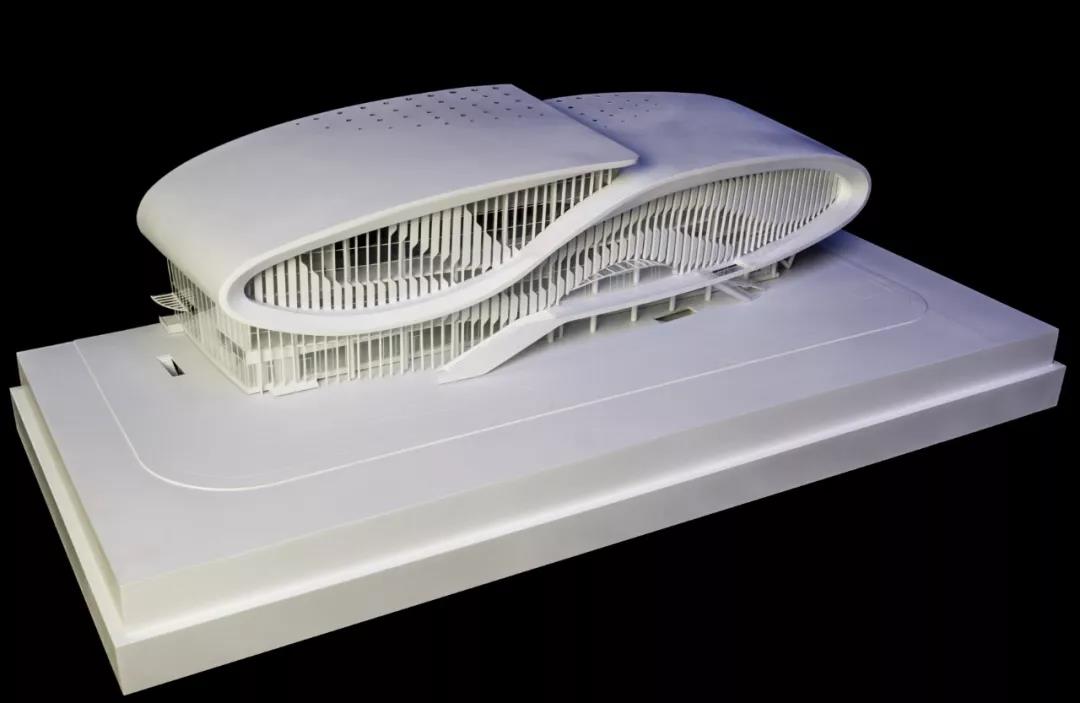

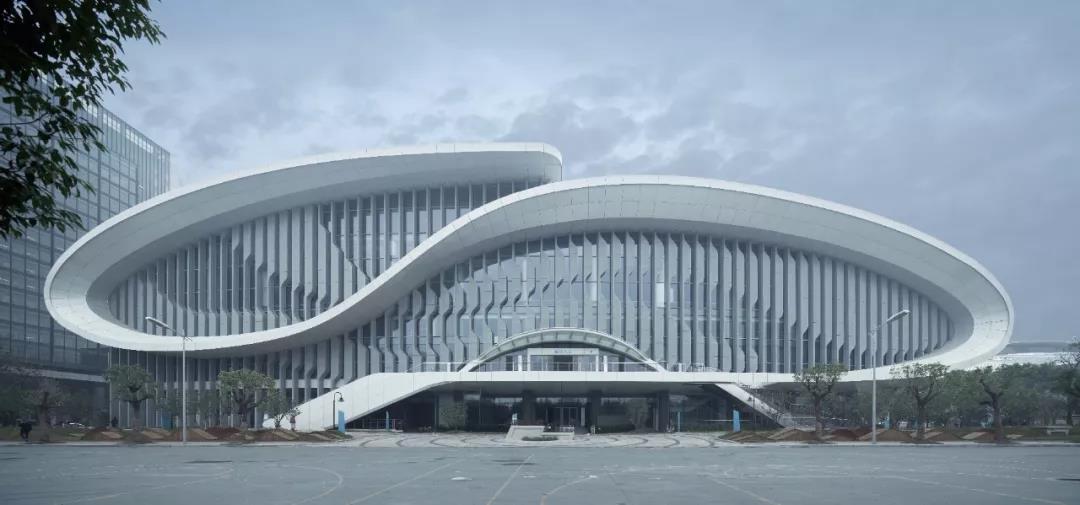

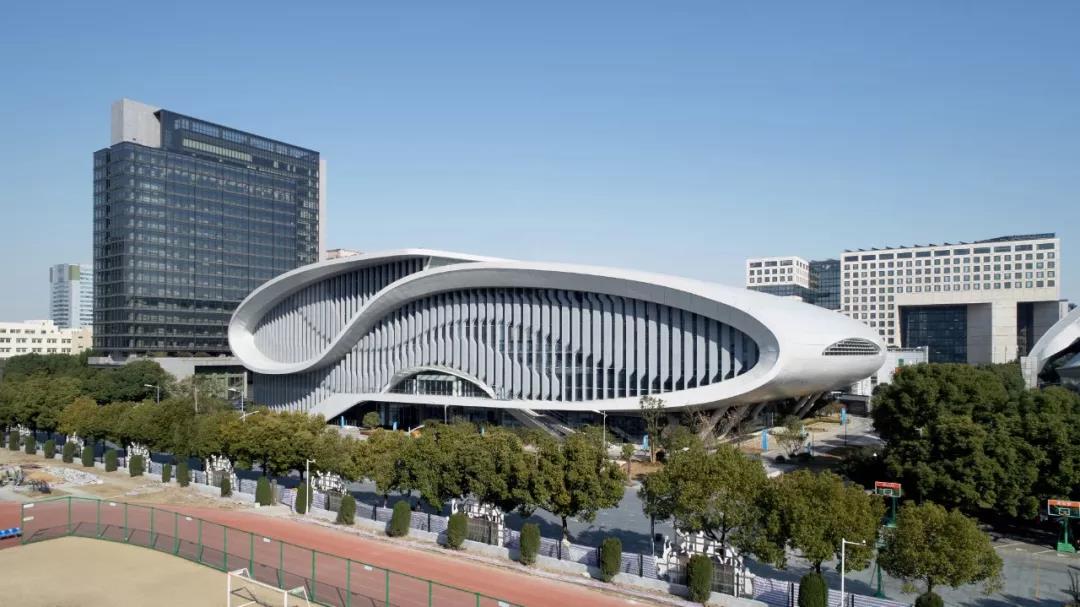

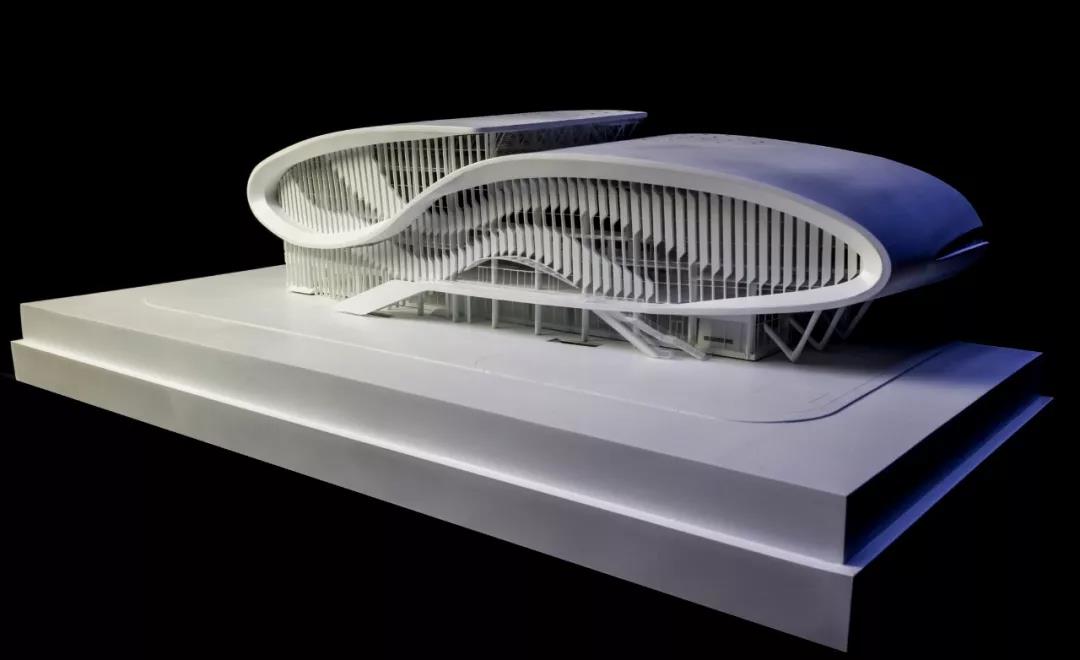

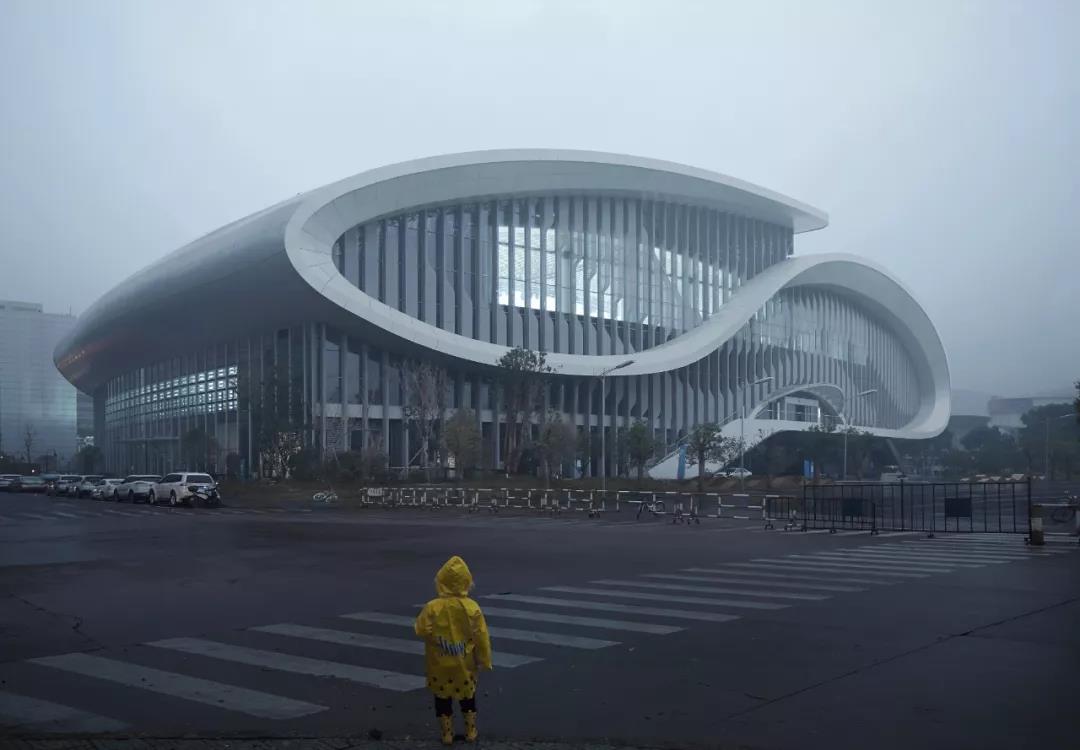

建筑輪廓依據內部空間關系自然形成高低起伏的整體形態，并通過立面檐口的自由曲線造型呈現一種未來建筑般的“漂浮感”。游泳跳水館“圓潤流暢”的自然形態，在視覺上讓人聯想到游泳比賽場上此起彼伏的波浪，建筑外部形態成為內部功能的直觀反映，進一步增強了市民對建筑的可讀性。

分析圖

03.

反轉：建構和隱喻

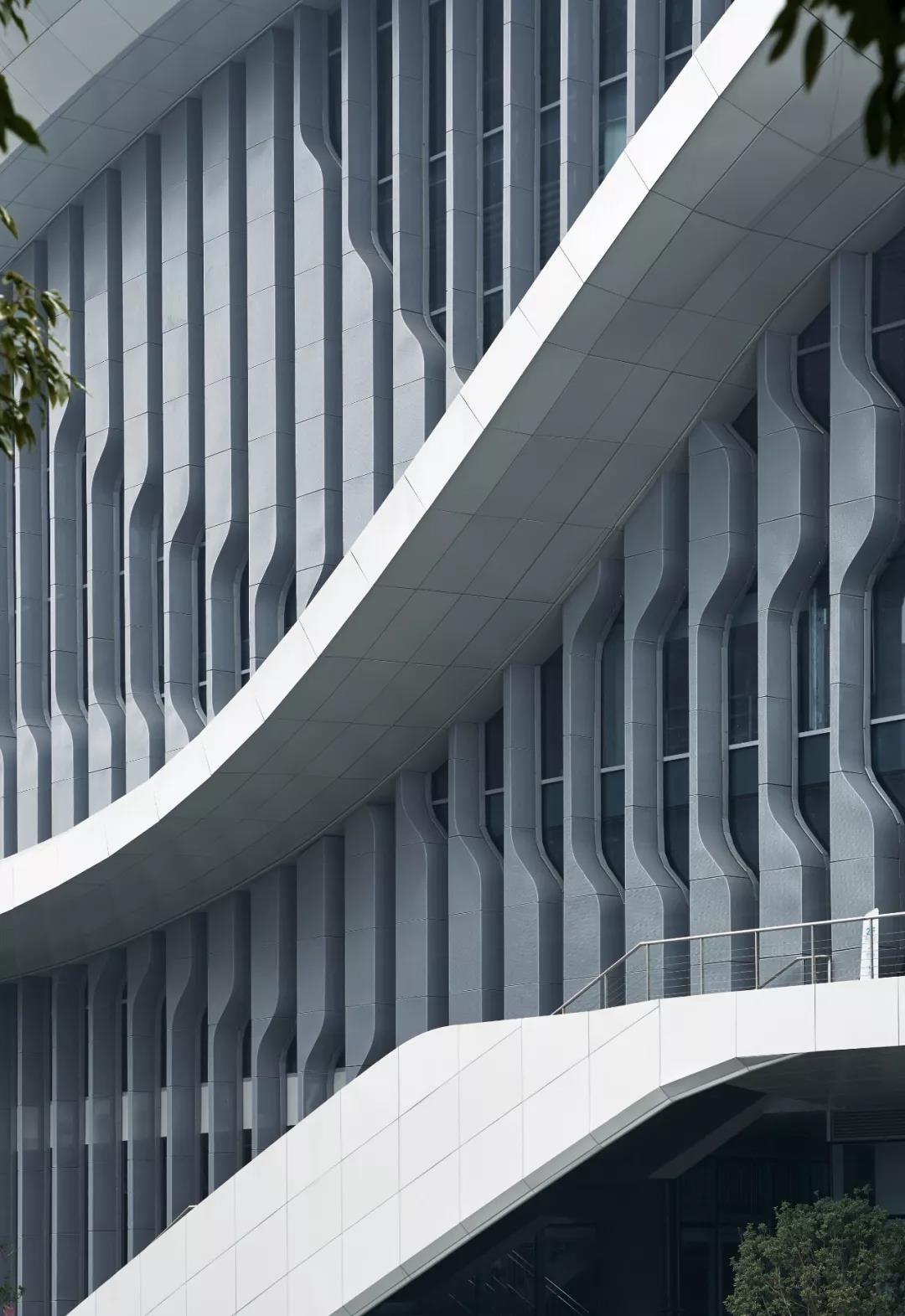

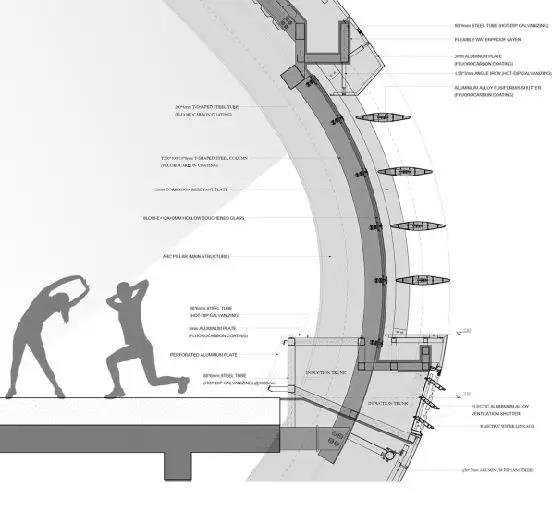

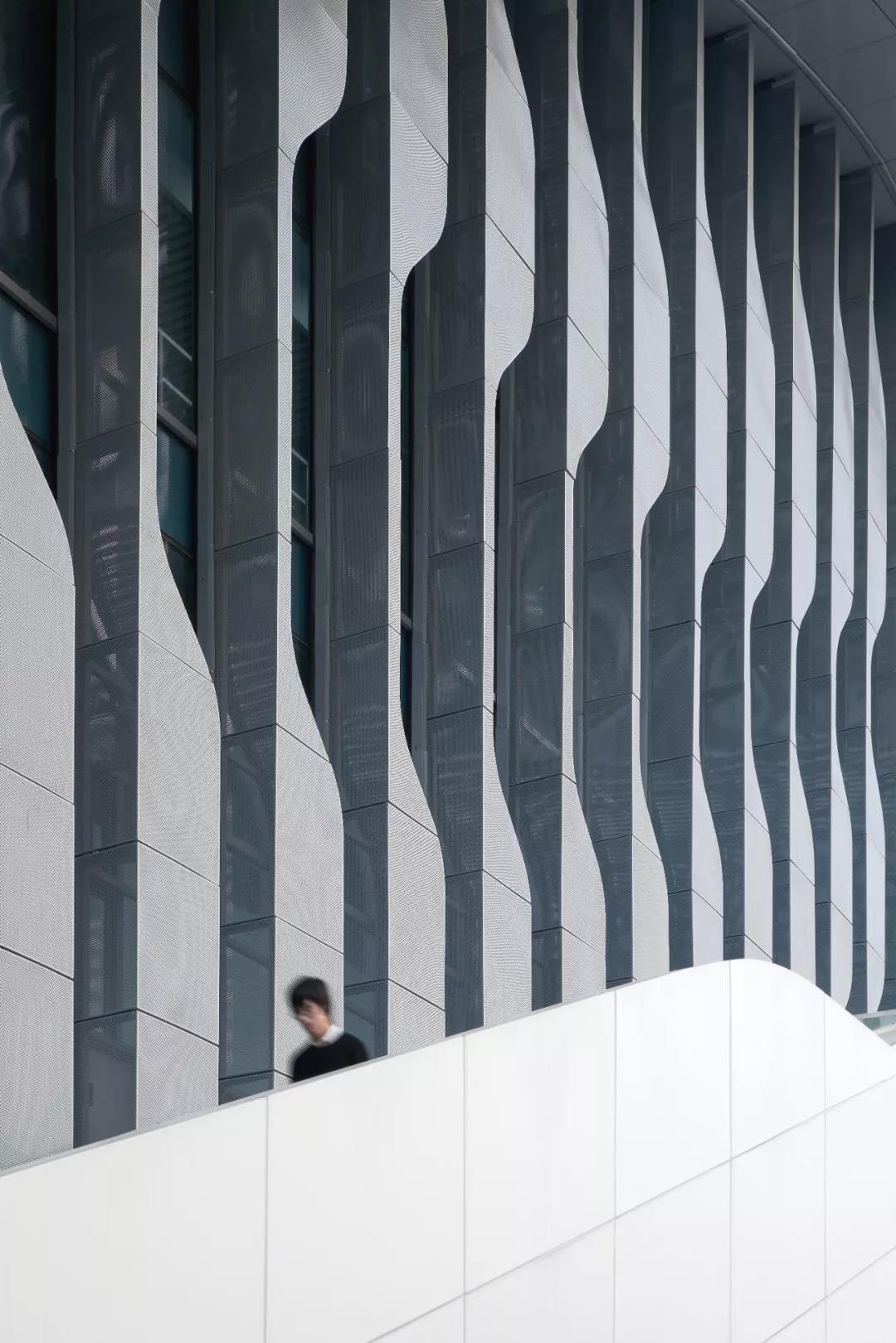

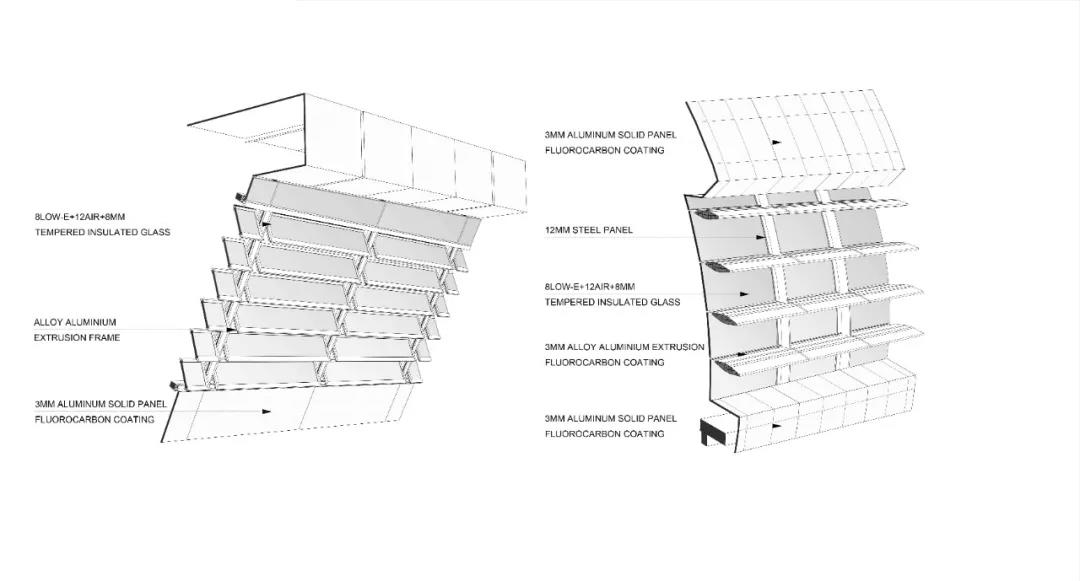

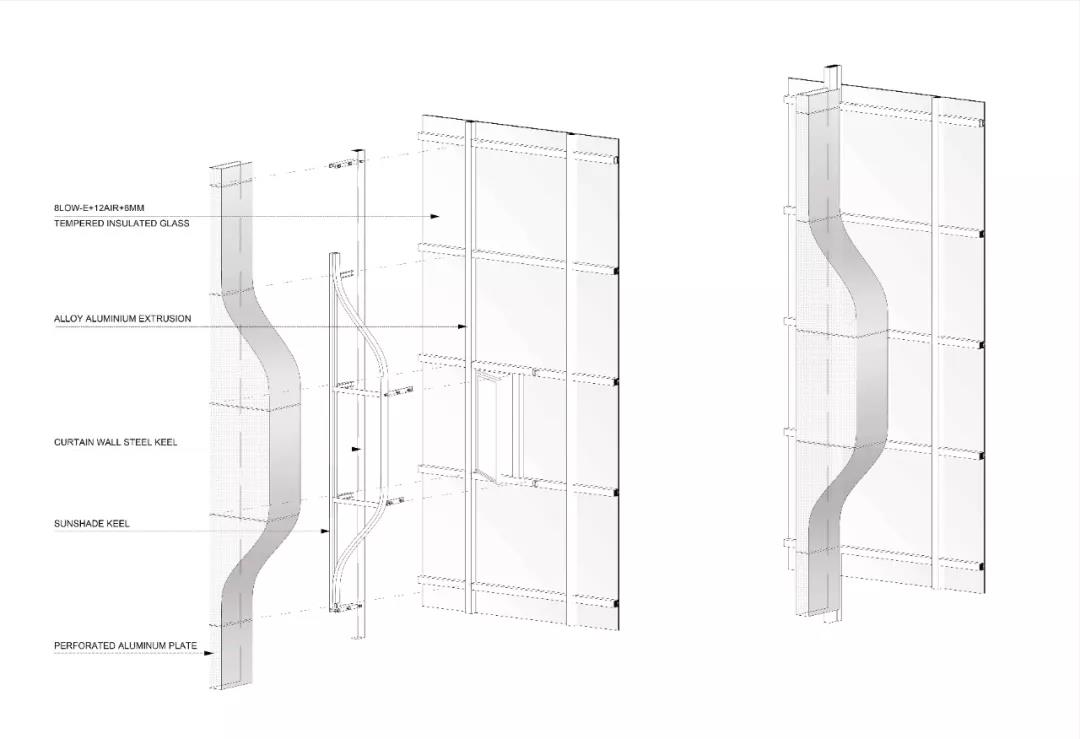

我們采用“反轉”的設計理念，將一般設置在室內的幕墻擋風桁架反向安裝在整個玻璃幕墻之外，并與穿孔鋁板外遮陽系統合二為一。同時，將通風窗巧妙隱藏于遮陽龍骨之中，既減小了幕墻結構體系對空間的占用，又避免了通風窗開啟時對整體立面效果的影響。

04.

融合：建筑結構一體化

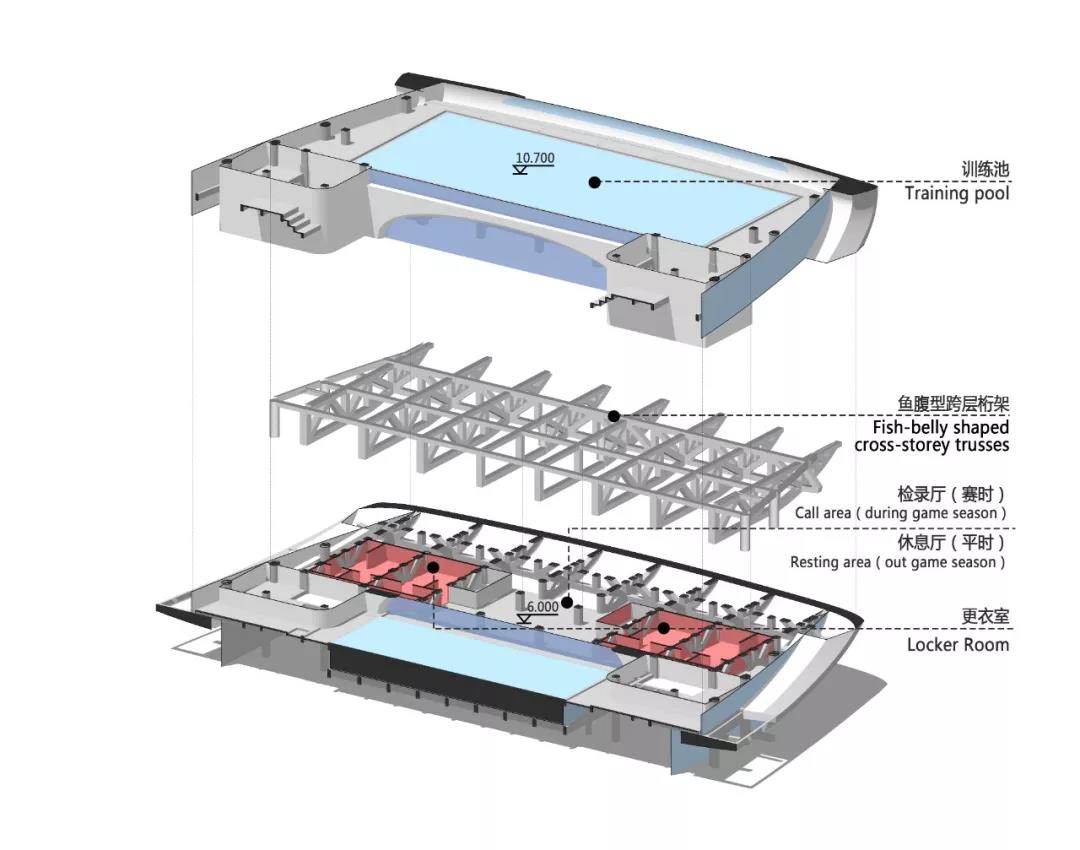

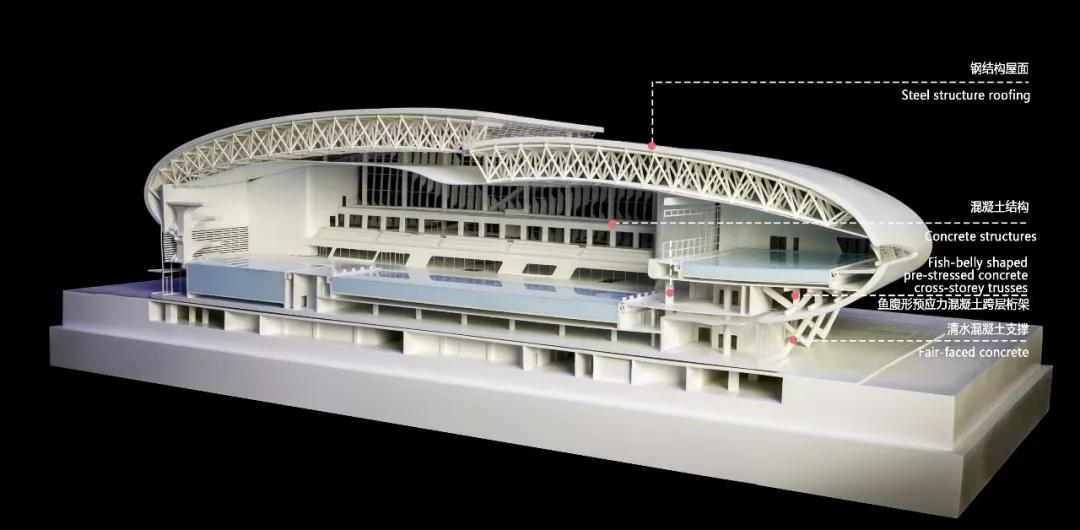

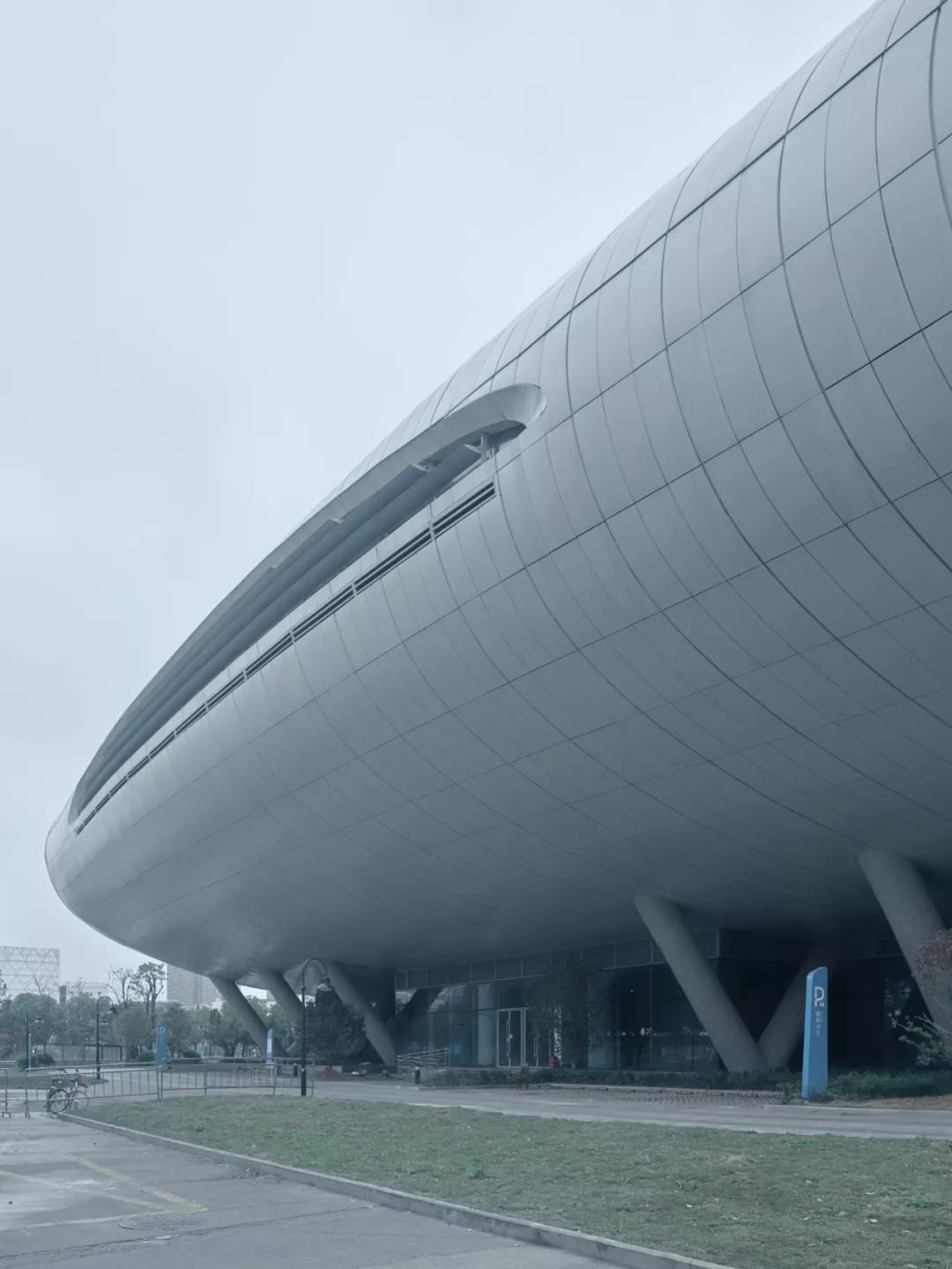

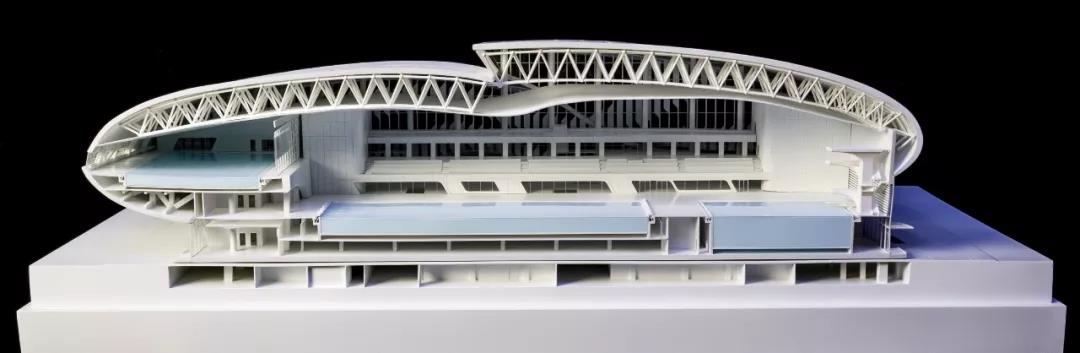

游泳跳水館上部主體結構為大跨度鋼結構空間網架體系，最大跨度達74m。而整個訓練池結構總荷載達到36400kN，由下部8榀魚腹形預應力混凝土跨層桁架支撐，桁架根部進一步由6榀V形清水混凝土柱支撐，并向南部懸挑達12m以上。同時，設計充分利用混凝土跨層桁架的內部空間，合理組織結構構件，將運動員休息廳及更衣室功能空間設置在其中。
