地下室外墻設計



地下室的外墻是結構設計的重點，應按水、土壓力驗算外墻抗裂。在設計時應注意荷載要求，地下室外墻所承受的荷載分為水平荷載和豎向荷載。豎向荷載包括上部及地下室結構的樓蓋傳重和自重，水平荷載包括室外地面活載，側向土壓力、地下水側向壓力和人防等效靜荷載。





在實際工程設計中，豎向荷載及風荷載或地震作用產生的內力不起控制作用，墻體配筋主要由垂直墻面的水平荷載產生的彎矩確定，而且通常不考慮與豎向荷組合的壓帶作用，僅按墻板彎曲計算的配筋。



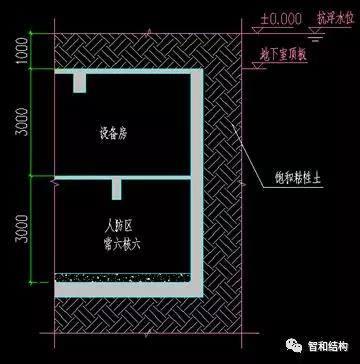

——荷載選取——







01

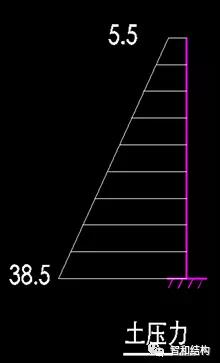

土  壓力



a  地下水位以上的土重度，可取20KN/m3

b  地下水位以下的土重度，可取11KN/m3

c  靜止土壓力系數可取0.5







02

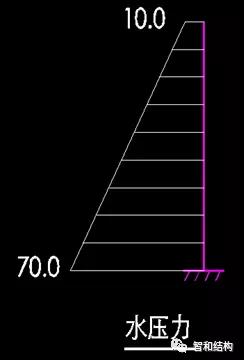

水  壓力



a  取地勘報告中的抗浮水位

b  地勘報告中未提及時，取室外道路最低點標高

c  水的重度可取10.0KN/m3







03

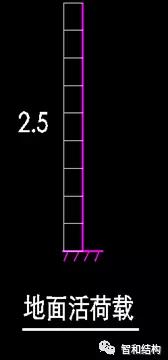

室外地面   活荷載



一般室外活荷載取5.0KN/m2，有特殊較重荷載時，按實際情況確定





04

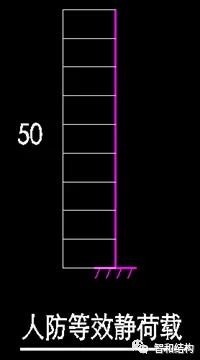

人防   荷載



若外墻位于人防區，需考慮常規武器（核武器）爆炸產生的水平等效靜荷載。

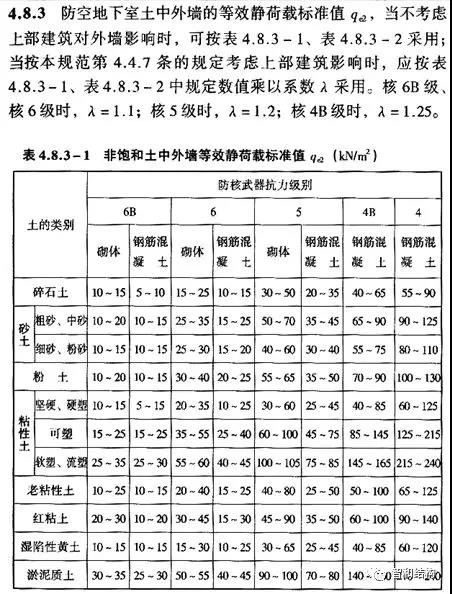

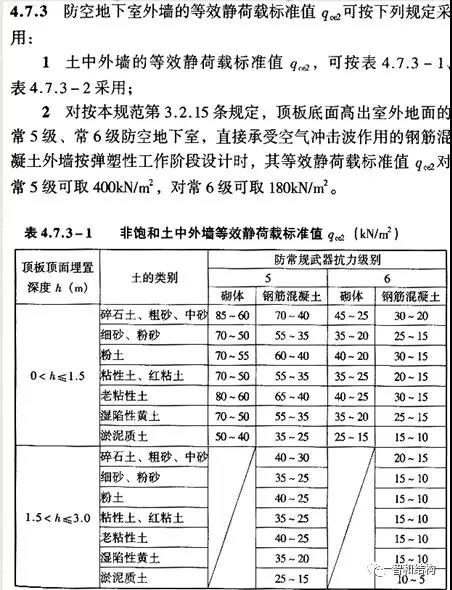

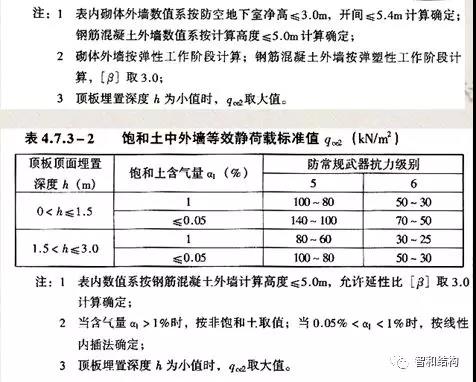

 常規武器爆炸產生的水平等效靜荷載，見下表：

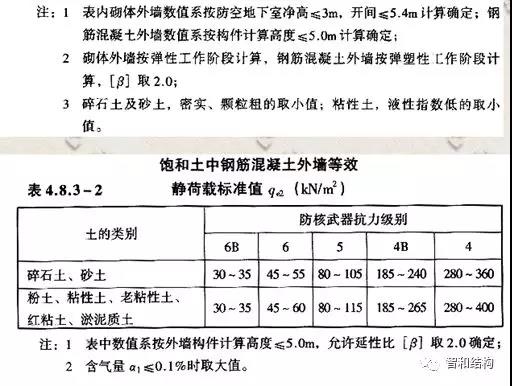

核規武器爆炸產生的水平等效靜荷載，見下表：





——荷載組合——



 01



基本   組合

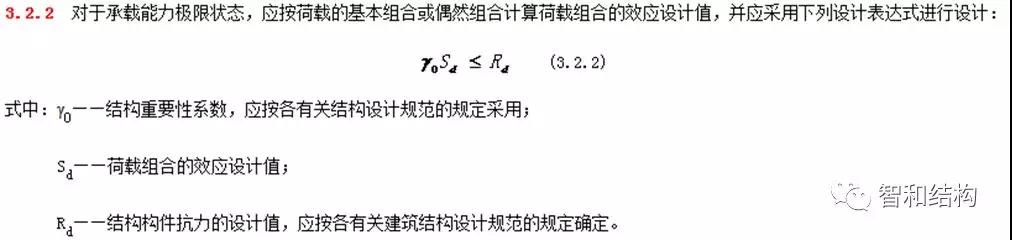

《建筑結構荷載規范》GB50009-2012





02

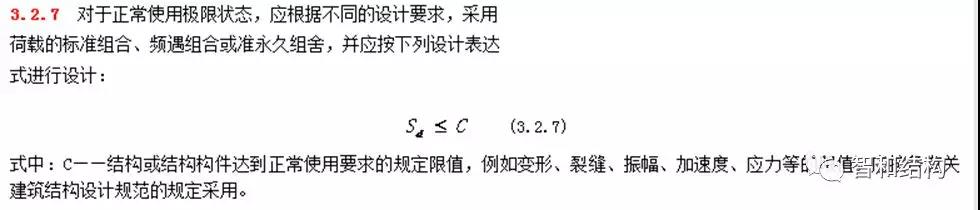

準永久  組合



《建筑結構荷載規范》GB50009-2012





03

承載力   設計值

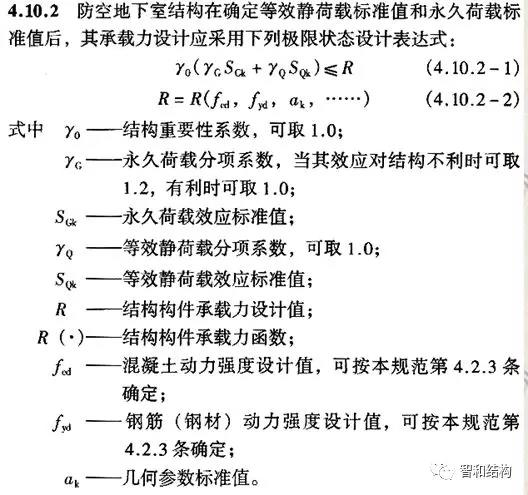

《人民防空地下室設計規范》GB50038-2005
